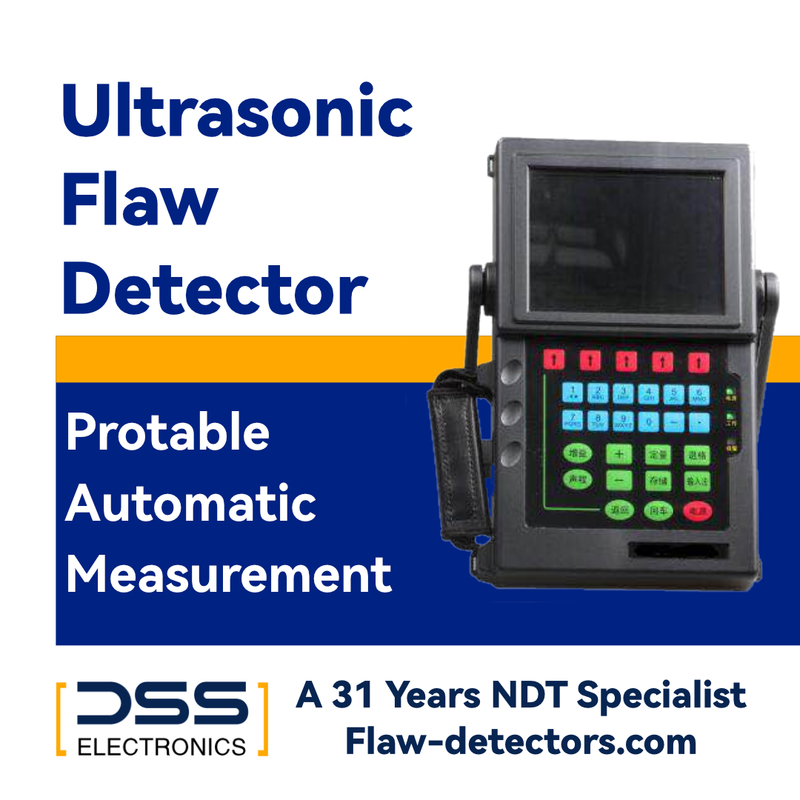

Técnico de toque chino Detector de fallas ultrasónico digital Medición automática

Introducción:

El detector de defectos de ultrasonido digital HY-350 tiene un teclado táctil chino, intuitivo y fácil de recordar, una punta china completa y una pantalla gráfica del proceso operativo, se puede dominar después de un entrenamiento simple.

El rendimiento del instrumento y de la sonda del detector de fallas ultrasónico digital de tipo HY350 es de medición automática, la calibración del instrumento es automática, el espesor y la velocidad del sonido del material pueden medirse,con un diámetro de diámetro superior a 20 mm,, forjar, y morir.

Características:

1. teclado táctil chino, intuitivo y fácil de recordar, punta china completa y gráficos de visualización del proceso de operación, se puede dominar después de una simple formación.
2La medición automática del rendimiento del instrumento y de la sonda es automática, la calibración del instrumento es automática, puede medir el grosor y la velocidad del sonido del material.
3. Diez canales de detección de fallos independientes (interruptor electrónico)
4. de acuerdo con la pieza de trabajo real (por ejemplo, soldadura, piezas forjadas, piezas fundidas, tubos y tuberías, material de chapa, eje, rueda, pequeño diámetro de tubería, etc.) para generar un proceso de detección de defectos personalizado,no se necesita bloque de ensayo para la detección de defectos in situ.
5. DAC, AVG, dB La curva DAC se genera automáticamente, los puntos de muestreo no están restringidos, se pueden compensar y corregir, la curva es flotante automáticamente con ganancia,Extensión automática con distancia de trayectoria sónica.
6- visualización en tiempo real de los ecos de fallas (horizontal, vertical, distancia, valor equivalente en dB) y visualización del perfil de soldadura.
7. Pueden ajustarse la puerta de onda avanzada, la puerta de pérdida de onda, la alarma de voz DAC, la posición de la puerta, el ancho de la puerta y la altura de la puerta.
8- Memoria máxima, función de envolvente, más fácil para buscar la forma de onda más alta.
9. Almacenamiento de 500 datos de detección de fallos

10. Utilizando una nueva pantalla plana de 5,5 "EL de bajo reflejo (pantalla TFT en color), con características de fuerte resistencia a las interferencias electromagnéticas, alto contraste y alta resolución.

11Alarma de voz para baja tensión, protección de apagado automático.

12Peso ligero (el peso de la batería es de sólo 1,6 kg), pequeño volumen (dimensión de 260×140×55), fácil de usar y transportar.

13Utilizando baterías Nimh importadas, carga protectora automática (18 VDC, 220 VAC) y puede trabajar continuamente durante más de 6 horas.

14Puede funcionar normalmente a -20°C~50°C.

Parámetros:
Margen de ganancia: 110 dB
Ancho de banda de frecuencia amplitud de frecuencia:0.4 ~ 20.0MHz
Rango de detección: 0 a 6000 mm
Exceso de sensibilidad residual sensibilidad:> 56 dB (profundidad 200 mmΦ2agujero de fondo plano)
La relación de resolución: > 40 dB
El rango dinámico y el rango dinámico: > 32 dB
La linealidad horizontal horizontal: < 0,1%
linealidad vertical vertical: < 3%
Nivel de ruido nivel de ruido: < 10%
Modo de funcionamiento: sonda única, sonda de doble cristal, sonda penetrante
Generador de pulso, generador de pulso variable
Resistencia a la amortiguación: 50/100/400 Ω

La precisión del atenuador y la precisión del reductor: < ± 1 dB/12 dB
Inhibición numérica digital: ((0 ?? 80) %, sin afectar a la línea y la ganancia
Puerta de entrada: puerta de onda avanzada 推进波门, puerta de pérdida de onda 玻浪损失门; puerta única de lectura 单门读取, doble puerta de lectura 双门读取
Alerta: alarma de zumbido, alarma de ruido, alarma LED
Temperatura del medio ambiente: ((-10~50) °C
Humedad relativa: ((20~95) %RH

Indicación de las especificaciones:HY350/360

Ambiente de trabajo:

Temperatura de funcionamiento: -10 ~ 50 °C

Temperatura de almacenamiento: -20°C ~ +60°C

Humedad relativa: inferior al 85%

Voltado de trabajo tensión de trabajo: DC24V
